产品用途

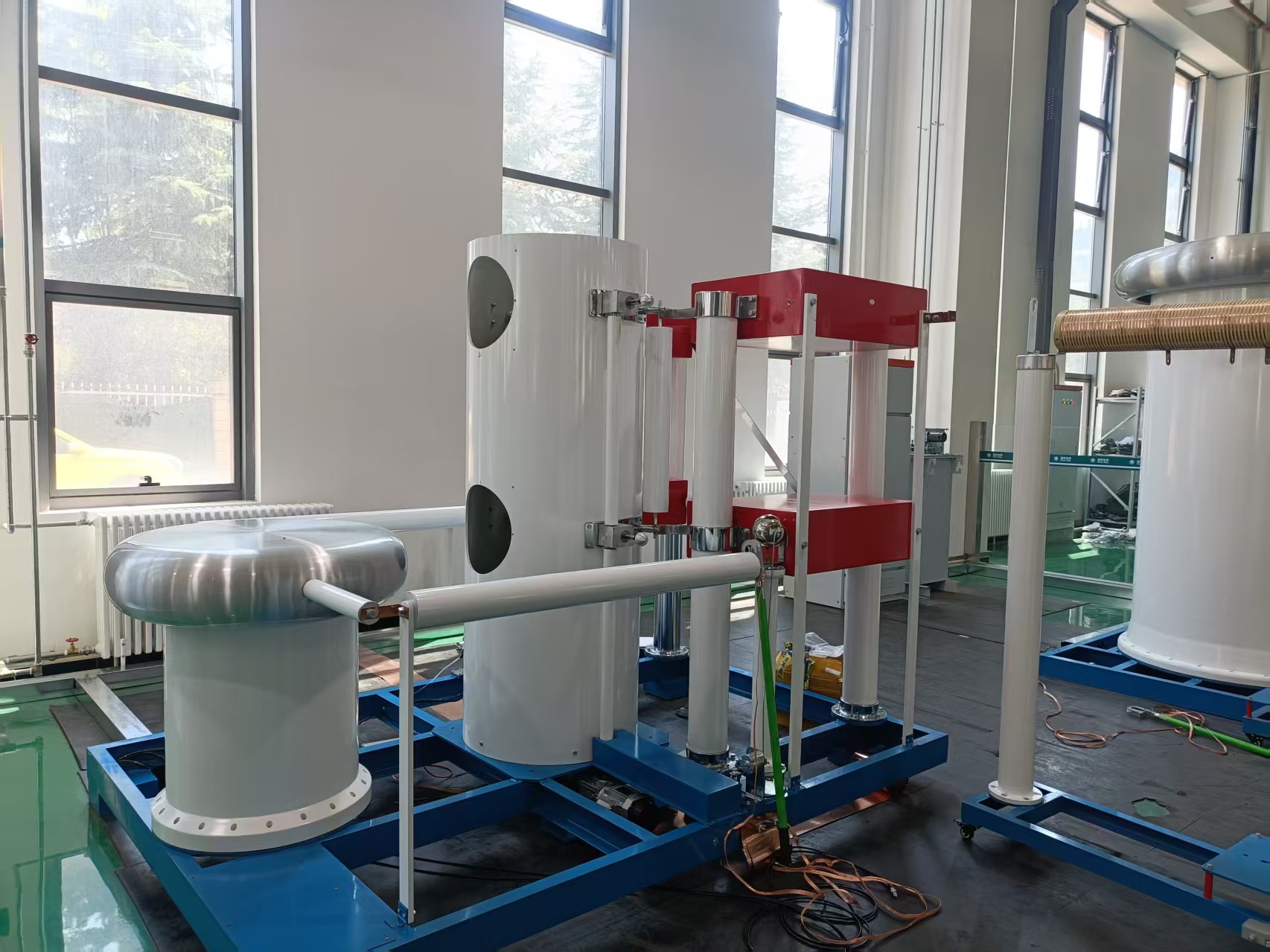

本套冲击电流发生器采用电阻、电感、电容并联充电、串联的放电回路。其原理是先使电容器充电到一定的电压，然后控制球隙放电，通过电阻和电感放电在试品(如避雷器)上产生符合要求的电流波形和幅值。通过调整回路中的电阻、电感参数，可以得到各种不同波形。控制系统采用PLC与光纤传输技术，实现充电电压、电流的实时监测。数字化测量系统配备无感分流器和高压示波器，提升波形测量精度。本套冲击电流发生器主要用于整只避雷器的4/10大电流试验和8/20冲击电流试验，最高电流可达到100kA。
产品技术参数
额定电流 | 100kA |
4/10μS冲击电流幅值 | 100kA±5% |
8/20μS雷电冲击电流幅值 | 60kA±5% |
